Intrerupator Magnetic de Motor GV2-ME20C/13-18A

Cod produs: Alx-5a028

Intrerupator Magnetic de Motor GV2-ME20C/13-18A

Intrerupator motor cu circuit magnetic si protectie termica.

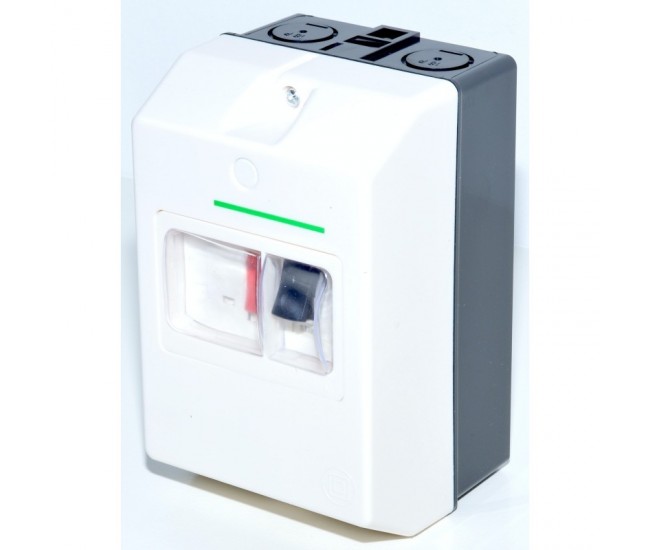

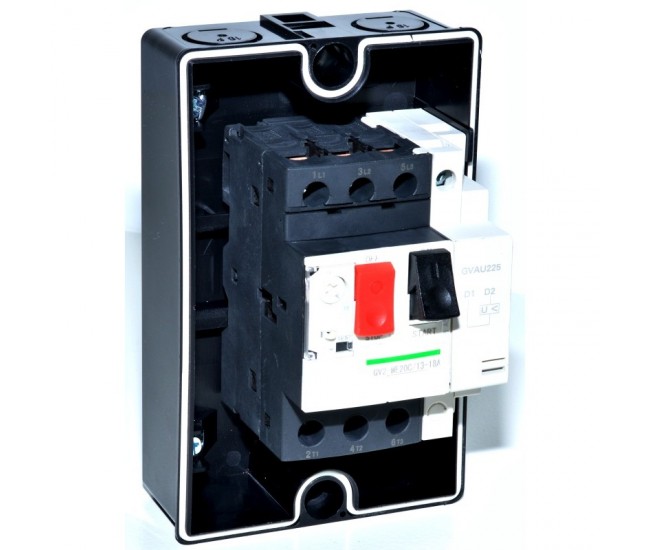

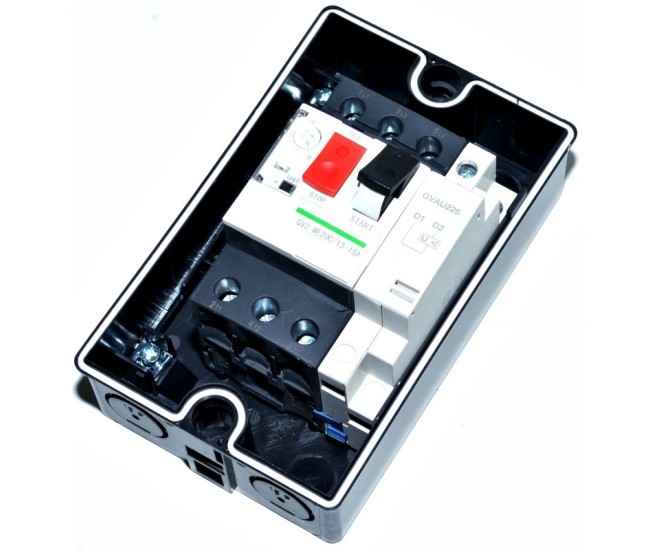

Intrerupator incorporat in cutie ermetica tip IP55 cu protectie si garnitura de cauciuc.

Detalii tehnice:
Contacte: 3P
Tip de rețea: AC
Categoria de utilizare:
Tip AC-3, conform IEC 60947-4-1
Categoria A în conformitate cu IEC 60947-2
Frecvența de rețea: 50/60 Hz conform IEC 60947-4-1
Orice poziție
Puterea motorului kW: 7,5 kW la 400/415 V AC 50/60 Hz
9 kW la 500 V AC 50/60 Hz
15 kW la 690 V AC 50/60 Hz



-Capacitatea de rupere: 100 kA Icu la 230/240 V AC 50/60 Hz conform IEC 60947-2
3 kA Icu la 690 V AC 50/60 Hz conform IEC 60947-2
15 kA Icu la 400/415 V AC 50/60 Hz conform IEC 60947-2
8 kA Icu la 440 V AC 50/60 Hz conform IEC 60947-2
6 kA Icu la 500 V AC 50/60 Hz conform IEC 60947-2



-Capacitatea de rupere de scurtcircuit a serviciului:
100% la 230/240 V AC 50/60 Hz conform IEC 60947-2
75% la 690 V AC 50/60 Hz conform IEC 60947-2
75% la 500 V AC 50/60 Hz conform IEC 60947-2
50% la 400/415 V AC 50/60 Hz conform IEC 60947-2
50% la 440 V AC 50/60 Hz conform IEC 60947-2



-Tip de control: Apasa butonul
Curent nominal: 18 A
Raza de ajustare a protecției termice: 13...18 A
Curent de declanșare magnetic: 223 A
Tensiunea operațională nominală: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiunea nominală de izolare: 690 V AC 50/60 Hz conform IEC 60947-2
Curent electric termic cu aer liber convențional: 18 A în conformitate cu IEC 60947-4-1
Tensiunea nominală de rezistență la impuls: 6 kV IEC 60947-2
Disiparea puterii pe pol: 2,5 W
Durabilitate mecanică: 100000 de cicluri
Durabilitate electrică: 100000 de cicluri pentru AC-3 la 440 V
Rata maximă de exploatare: 25 cyc/h
Taxă nominală: Conformitate continuă cu IEC 60947-4-1



-Conexiuni-Terminale
Terminale de prindere a șuruburilor 2 cablu (e) 1...6 mm² solid
Terminale de prindere a șuruburilor 2 cablu (e) 1,5...6 mm² flexibil fără capăt de cablu
Terminale de prindere a șuruburilor 2 cablu (e) 1...4 mm² flexibil cu capăt de cablu
Cuplul de strângere: 1.7 N.m la bornele clemei cu șurub
Adecvare la izolare: Da, conform IEC 60947-1
Sensibilitatea la faza de fază: Da, conform IEC 60947-4-1

Conținut pachet:
1 x Intrerupator Magnetic de Motor GV2-ME20C/13-18A
